기술 - Article 2025.01.08

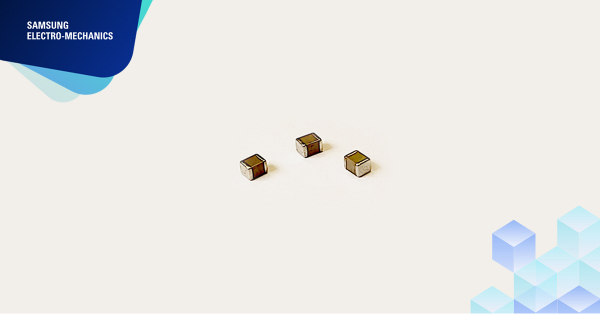

삼성전기 산업용 고전압 C0G MLCC 1210 inch, 22nF, 1000V

▷ AI 서버 수요가 증가함에 따라 데이터 센터의 전력 소비가 급격히 증가하고 있습니다.

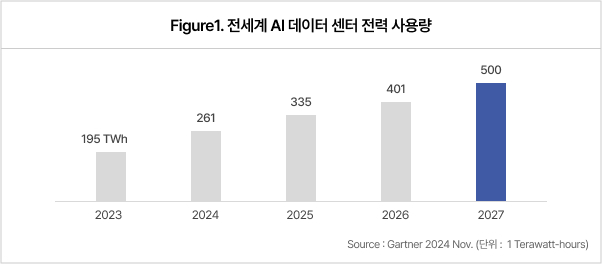

[Figure 1] AI 서버의 전원 공급장치(PSU, Power Supply Unit)는 4kW 이상의 파워가 요구되며, 전력 변환 및 공급 과정에서 발생하는 발열은 곧 비용 증가로 이어져 냉각 시스템 보완 등 효율적인 파워 공급 관련 연구가 활발히 이루어지고 있습니다.

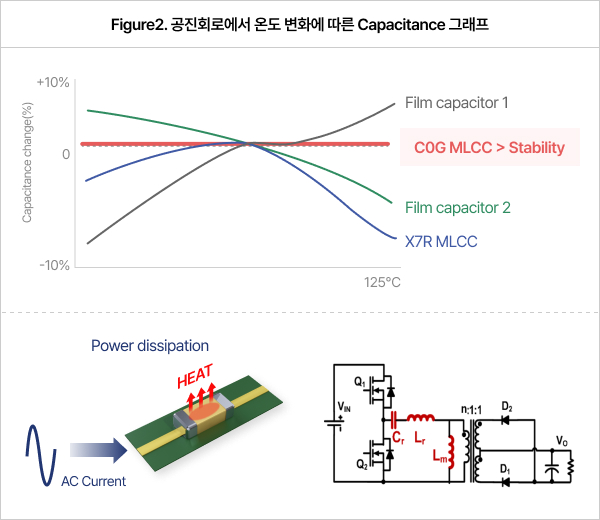

▷ 최근에는 파워 효율을 높이기 위해 LLC 공진회로(Resonant circuit)가 널리 적용되고 있으며, 여기에 고전압 C0G MLCC가 채용되고 있습니다. 공진회로를 구성하는 Capacitor(고전압 C0G MLCC)는 다른 Capacitor 대비 온도 변화에 Capacitance의 변화율이 거의 없는 장점이 있습니다. [Figure2] 또한 공진회로에서 Switching 전압과 Capacitor의 ESR에 의해 자체 발열이 발생합니다. 고압 C0G MLCC의 Low ESR 특성은 발열을 감소시키며, Film Capacitor 대비 Size가 작은 이점이 있습니다.







▷ 서버의 전원공급장치(PSU) 공진회로 부분에는 10 ~ 80개의 MLCC가 직렬-병렬 구조로 탑재되는데, LLC 공진 회로의 파워 효율을 향상 시키기 위해서는 온도에 따른 Capacitance 변화가 적어서 MLCC의 사용이 중요합니다. MOSFET과 병렬로 Snubber circuit으로 사용시 부하 크기에 따라 전압 기울기를 변화시켜 Noise를 개선합니다. 공진 Tank로써의 MLCC는 온도에 따른 균일한 용량을 보장함으로써 DCDC Converter의 출력 전압 제어의 안정성을 도와줍니다.



▷ 삼성전기는 높은 전압 환경에서도 안정적으로 작동할 수 있도록 높은 품질 신뢰성과 안전한 전기적 성능을 갖춘 1210 inch C0G 1000V 22nF 제품을 양산 중에 있습니다. 더불어 1206 inch 사이즈 등 다양한 용량/전압의 라인업도 보유하고 있습니다.





Samsung

Size (inch)

Capacitance

Rated Voltage

TCC

CL32C223JIVNNW#

1210

22nF

1000V

C0G





Lineup for high voltage C0G MLCC (Normal-Termination)

Samsung

Size (inch)

Capacitance

Voltage

Status

CL31C103JHHNNW#

1206

10nF

630V

MP

CL32C333JHJNNW#

1210

33nF

CL32C223JHJNNW#

22nF

CL32C103JIJNNW#

10nF

1000V

CL32C223JIVNNW#

22nF





Lineup for high voltage C0G MLCC (Epoxy-Termination)

Samsung

Size (inch)

Capacitance

Voltage

Status

CL31C103JHK64J#

1206

10nF

630V

 MP

CL32C333JHV64J#

1210

33nF

CL32C103JIV64J#

10nF

1000V

CL32C223JIV64J#

22nF
