Inductor

Power Inductor

전력 변환을 위한 최적의 인덕터 기술

전원 공급 장치 및 회로에 적용되는 인덕터로, Metal composite 재료로 생산합니다. 주로 특정 전압을 필요한 전압으로 변환하기 위한 회로에 사용되며, IC에 안정적인 전력을 공급하는 역할을 합니다. 해당 인덕터는 전원회로에 사용되므로 전류 인가 시 인덕턴스를 유지하고, 저저항의 특성을 갖도록 제작하고 있습니다.

  • 안정적인 전력 공급

  • 저저항 특성

Metal Composite

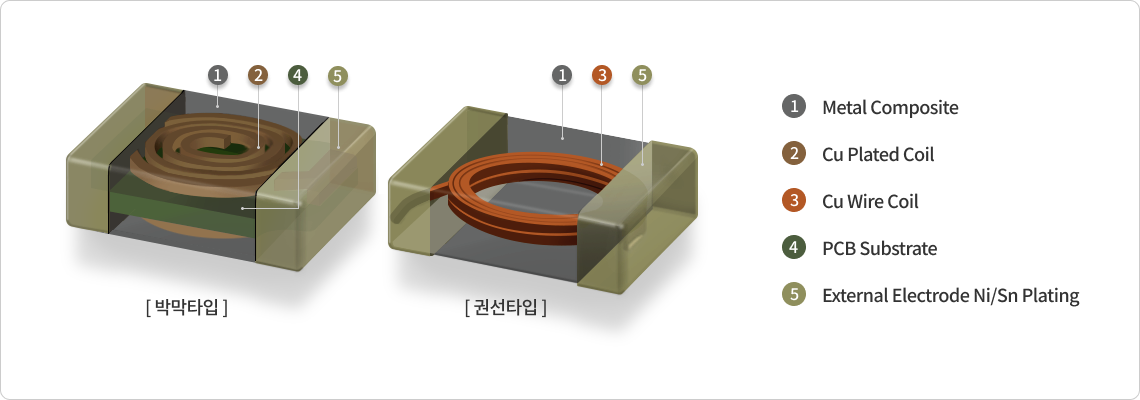

Metal Composite 타입은 Metal Powder를 기반으로 한 Body 재료와 저저항의 Cu코일로 구성된 제품으로 코일 제작 방식에 따라 박막형, 권선형으로 나누어집니다. 삼성전기는 Metal Composite 재료를 이용한 고효율 제품을 지속적으로 개발, 출시하고 있습니다.

  • High Current
    Saturation을 늦춰 고전류 특성 유지
  • Low Rdc
    낮은 직류 저항으로 고전류 효율 향상

FAQ

  • 고객지원 > 고객문의 화면에서 제품문의로 기술 및 구매 문의를 할 수 있도록 되어 있습니다.

  • 1) 삼성전기 홈페이지 > Product Search를 통해 할 수 있습니다.



    2) 구글 검색창에서도 제품 검색이 가능합니다. 검색창에 수동소자 P/N 입력 > 검색 결과 중 ‘Samsung Electro-Mechanics : Product Information’페이지 클릭 > 해당 제품 페이지 열람

  • 원하는 기종이 단종되었다면, 대체 가능한 제품이 있는지 홈페이지에서 확인할 수 있습니다.

    예를 들어 CL10A106MP8NNNC와 같은 사이즈와 용량의 대체품을 찾으려면,



    1) 먼저 Part Number의 규칙을 이해해야 합니다. 기억하지 못한다면 Product Search화면에서 검색창의 물음표 아이콘을 클릭하면 Part Numbering System의 화면이 팝업 됩니다.

    2) 원제품의 Part Number의 자릿수 별로 설정되어 있는 속성값을 이해합니다.



    CL - Series 10 - Size A - Dielectric 106 - Capacitance M - Tolerance P - Rated Voltage 8 - Thickness N - Inner Electrode/Termination Plating N - Product N - Control C - Packaging



    사이즈는 자릿수 3~4번째로 '10'은 0603(1608)이므로 가로 1.6mm, 세로(폭) 0.8mm를 의미합니다. 용량은 자릿수 6~8번째로 '106'은 10x10의 6승, 즉, 10000000pF=10㎌의 값을 의미합니다.



    사양에 따라 확인할 수 있는 대체품의 종류가 다양합니다.

    컴포넌트 라이브러리를 이용하시면 특성 및 성능을 확인할 모델을 선택할 수 있습니다.



    http://weblib.samsungsem.com

  • 1) 홈페이지의 Product Search 메뉴를 클릭하여 검색하고자 하는 제품(탭)을 선택합니다.

      2) Part Number를 입력하여 검색합니다. (예: CLL5Z105MS3NLNH)
      3) 검색한 결과가 나타나면 Status란에 Mass Production (대량생산 중) 혹은 Under Development (개발 중)인지 알 수 있습니다. 여기에 나오지 않은 제품은 일단 ‘단종된 제품’으로 보면 됩니다. 그러나 다양한 이유로 공개하지 않는 제품도 있으니 담당자에게 더 확인하는 게 좋습니다.



        문의 : http://www.samsungsem.com/kr/support/contact-us/inquiry.do

      • DC 전류 인가시 형성되는 저항값으로 DCR 또는 Rdc 값으로 표기되고 사양서에 기재되어 있습니다. DCR은 인덕터를 구현하는데 필요한 Coil 때문에 발생하는 저항값이며,기기에서는 DC 전류 인가시 저항값에 의한 손실 (=효율저하)이 발생하고 발열원으로 동작 및 영향을 주고 있어서 기기에 적용시에는 DC 저항에 의한 손실값과 발열량을 고려하여 적용해야합니다.
