减小安装面积的 Resistor
可以1个产品代替4个或2个单品电阻，与使用多个单品时相比，可减小安装面积。可减小安装次数，减少安装实践和费用，
SMT 生产效率提升效果显著，因此其使用范围逐渐扩大。Array Resistor主要用于半导体企业，其质量和性能备受认可。

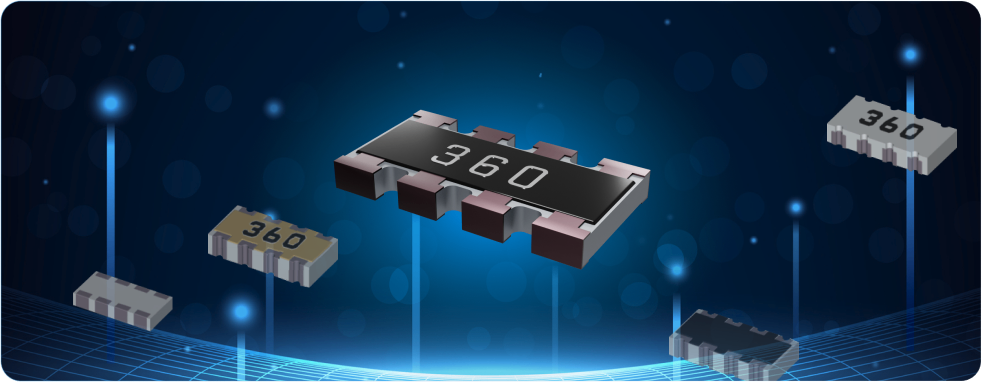

- Various Structure
- 根据用途不同，拥有电阻体位于基板的上、下方的多种结构的 Array 产品

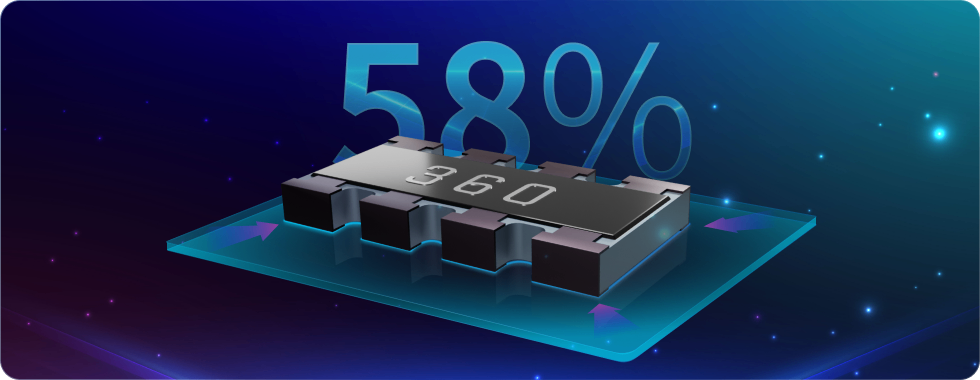

- Small Array Resistor
- 小型、轻量、薄型 0603 Array (比1005 Array 安装面积减少 58%)

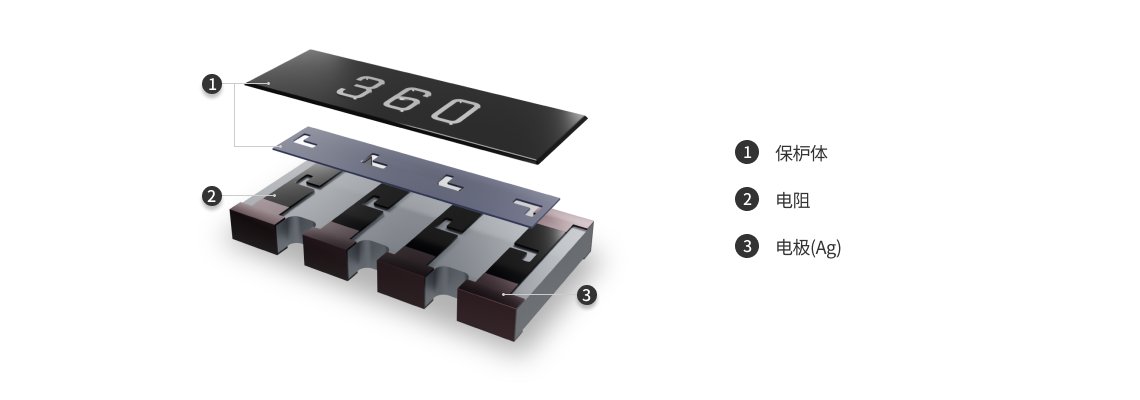

Array
| Type | Size Inch/(㎜) | Element (㎜ x n) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
|---|---|---|---|---|---|---|---|
| RM062P | 0302(0806) | 0603 x 2R |  |
1/32 | ±5% | 10~1MΩ | -55~125℃ |
| RM064P | 0502(1406) | 0603 x 4R |  |
||||
| RF062P | 0302(0806) | 0603 x 2R |  |
||||
| RF064P | 0502(1406) | 0603 x 4R |  |
||||
| RM102P | 0404(1010) | 1005 x 2R |  |
1/16 | ±1% ±2% ±5% |
1~1MΩ | -55~155℃ |
| RM104P | 0804(2010) | 1005 x 4R |  |
||||
| RK102P | 0404(1010) | 1005 x 2R |  |
||||
| RK104P | 0804(2010) | 1005 x 4R |  |
||||
| RP102P | 0404(1010) | 1005 x 2R |  |
||||
| RP104P | 0804(2010) | 1005 x 4R |  |
应用
-
Computer
-
Solid State Drive
-
Display
-
Mobile Phone
-
Tablet
-
Network
-
Server
-
Damping 电阻
-
Pull-up/down 电阻
-
数字电路用 Termination
-
Memory Module
