내황 특성을 갖는 Resistor
Chip Resistor 전극 재료는 주로 은(Ag)을 사용하나, 은(Ag)은 황(S)에 잘 부식되어 점차 황화은(Ag₂S)으로 변하게 됩니다.
황화은(Ag₂S)은 부도체로 저항의 양 단자 간에 전류가 흐를 수 없게 하여,
열악한 환경에서 사용되는 전자기기는 내황 성능을 가진 전극재료가 사용된 저항의 사용이 필수적입니다.
삼성전기는 고유의 재료, 설계 기술로 황 부식에 강한 재료를 자체 개발하여, 내황 특성을 갖는 Chip Resistor을 공급하고 있습니다.

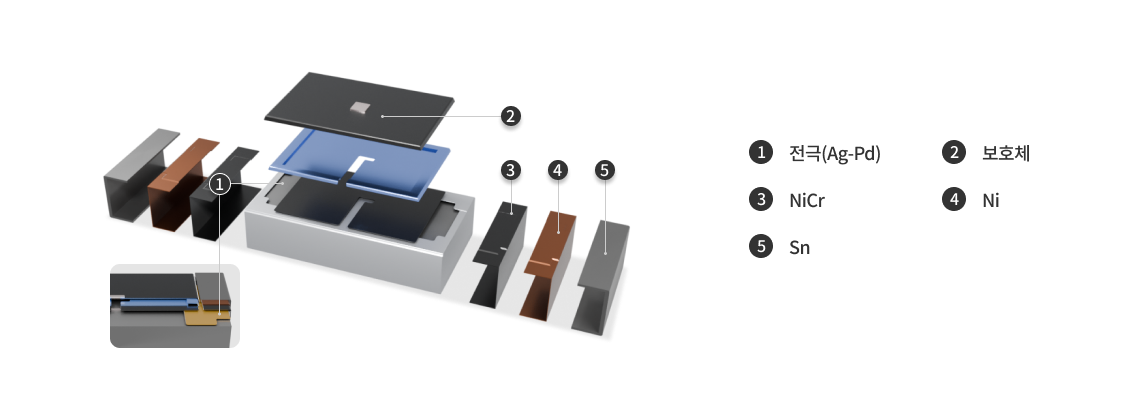

![Anti Sulfur Resistor 부품 구성요소[1.전극(Ag-Pd), 2.보호체, 3.NiCr, 4.Ni, 5.Sn]](/resources/images/kr/product/anti_sec_title_img.png)
- 국제 표준 ASTM B 809-95 보다 강화된 내황 성능 확보
- 고유 재료 기술로 최고 수준의 부식 조건(105℃/720hr)을 견디는 성능 구현

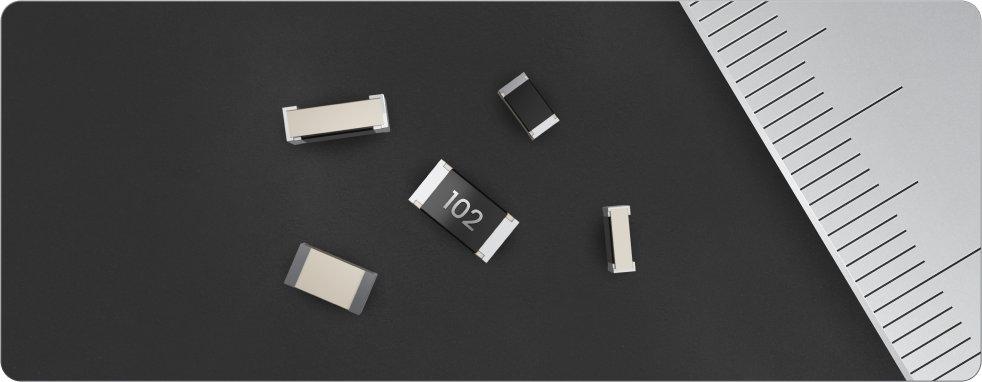

- 다양한 사이즈 Lineup
- 소형 사이즈 ~ 대형 사이즈(0603~6432mm), Array 저항까지 다양한 Lineup 구성
Anti-Sulfur General
| Type | Size Inch/(㎜) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
|---|---|---|---|---|---|---|
| RCS0603 | 0201(0603) |  |
1/20 | ±1% ±2% ±5% |
1~10MΩ | -55~125℃ |
| RCS1005 | 0402(1005) | 1/16 | ±0.5% ±1% ±2% ±5% |
-55~155℃ | ||
| RCS1608 | 0603(1608) |  |
1/10 | |||
| RCS2012 | 0805(2012) | 1/8 | ||||
| RCS3216 | 1206(3216) | 1/4 | ||||
| RCS3225 | 1210(3225) |  |
1/3 | |||
| RCS5025 | 2010(5025) | 2/3 | ||||
| RCS6432 | 2512(6432) | 1 |
Anti-Sulfur Array
| Type | Size Inch/(㎜) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
|---|---|---|---|---|---|---|
| RPS102P | 0404(1010) |  |
1/16 | ±5% | 1~1MΩ | -55~155℃ |
| RPS104P | 0804(2010) |  |
||||
| RFS062P | 0302(1010) |  |
1/32 | ±5% | 10~1MΩ | -55~125℃ |
| RFS064P | 0502(2010) |  |
||||
| RMS102P | 0404(1010) |  |
1/16 | ±5% | 1~1MΩ | -55~155℃ |
| RMS104P | 0804(2010) |  |
