높은 파워 인가가 가능한 Resistor
일반품(General)에 비하여 높은 Power 인가가 가능한 제품으로, 3배 정도 높은 Power 특성을 가지고 있습니다.
삼성전기는 독자적인 기술을 통해 저항체 면적을 최대화하여 타사 대비 높은 특성을 구현합니다.

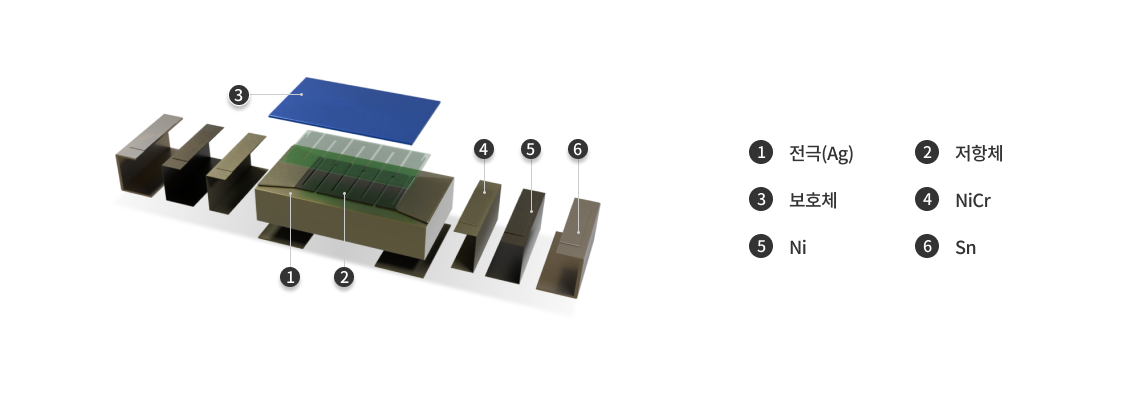

![High power Resistor 부품 구성요소[1.전극(Ag), 2.저항체, 3.보호체, 4.NiCr, 5.Ni, 6.Sn]](/resources/images/kr/product/high_resistor_sec_title_img.png)
- New Core Technology
- 접목 통한 최고 성능 구현
-
- 저항체 길이 확대
-
저항체에 Laser로
Serpentine Cut을 적용
-
- 저항체 면적 확대
-
인쇄와 Laser Cutting으로
저항체 면적 3배 확대
-
- 저항체의 균일한
두께 구현 -
독자적인 인쇄 공법으로
균일한 저항체 두께 구현
- 저항체의 균일한
High Power
| Type | Size Inch/(㎜) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
|---|---|---|---|---|---|---|
| RCW0603 | 0201(0603) |  |
1/10 | ±0.5% ±1% ±2% ±5% |
1~10MΩ | -55~125℃ |
| RCW1005 | 0402(1005) | 1/5 | ||||
| RCW1608 | 0603(1608) | 1/4 | -55~155℃ | |||
| RCW2012 | 0805(2012) | 1/2 | ||||
| RCW3216 | 1206(3216) | 1 |
Automotive High Power
| Type | Size Inch/(㎜) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
|---|---|---|---|---|---|---|
| RAW2012 | 0805(2012) | |
1/2 | ±0.5% ±1% ±2% ±5% |
1~10MΩ | -55~155℃ |
적용 분야
-
Network
-
Server
-
Automotive
-
Space saving용 소형화
-
동일 Size에서 고신뢰성 요구 제품
-
Smartphone의 무선 충전
