실장 면적을 감소시킨 Resistor
단품 저항 4개 또는 2개를 하나로 대체할 수 있는 제품으로, 단품을 여러 개 사용할 때에 비하여 실장 면적을 감소시킬 수 있습니다.
실장 횟수를 감소시켜 실장 시간과 비용을 줄일 수 있고, SMT 생산성 향상 효과가 크기 때문에 그 사용범위가 점점 넓어지고 있습니다.
Array Resistor는 주로 반도체 업체에서 사용 중으로, 그 품질과 성능을 인정받고 있습니다.

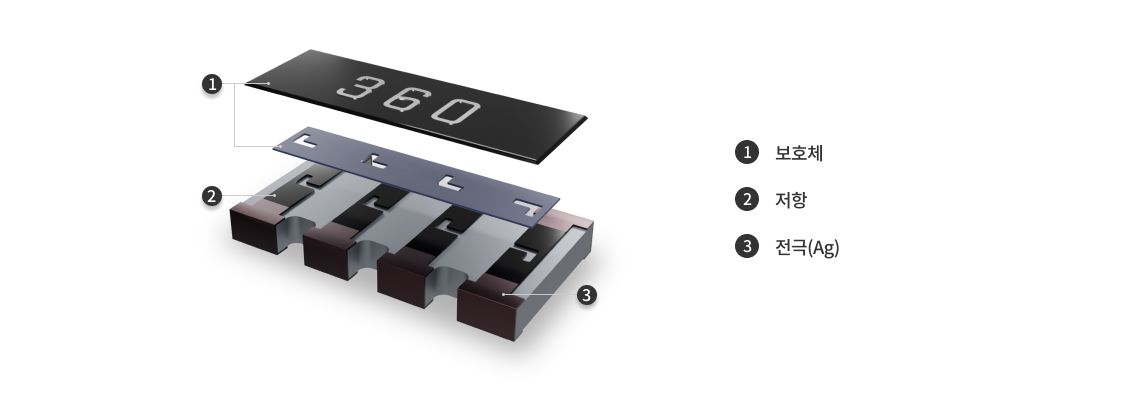

![Array Resistor 부품 구성요소[1.보호체, 2.저항, 3.전극(Ag)]](/resources/images/kr/product/array_resistor_sec_title_img.png)

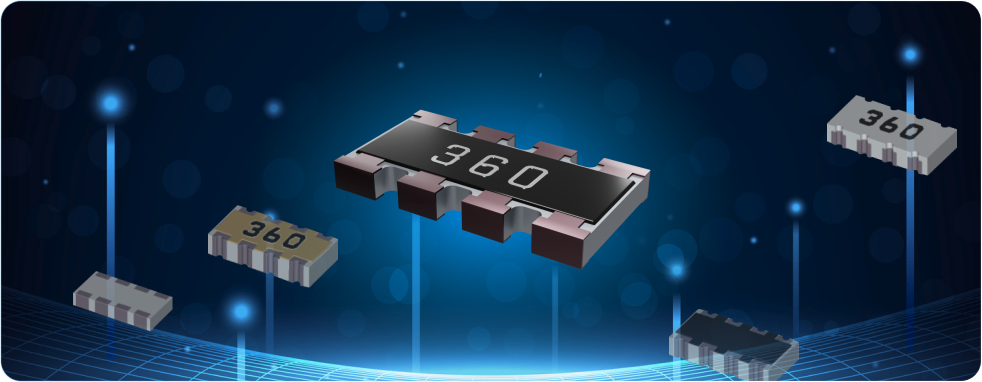

- Various Structure
- 용도에 따라 저항체가 기판의 상, 하면에 위치하는 다양한 구조의 Array 제품 보유

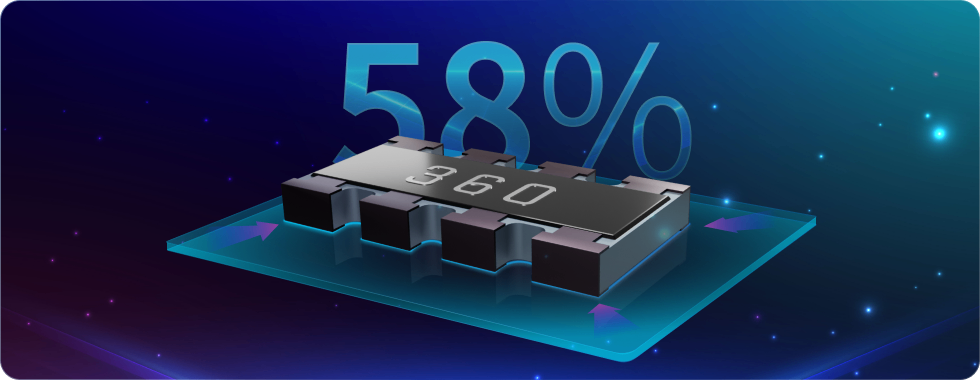

- Small Array Resistor
- 소형, 경량, 박형 0603 Array(1005 Array 比 58% 실장 면적 감소)
Array
| Type | Size Inch/(㎜) | Element (㎜ x n) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
|---|---|---|---|---|---|---|---|
| RM062P | 0302(0806) | 0603 x 2R |  |
1/32 | ±5% | 10~1MΩ | -55~125℃ |
| RM064P | 0502(1406) | 0603 x 4R |  |
||||
| RF062P | 0302(0806) | 0603 x 2R |  |
||||
| RF064P | 0502(1406) | 0603 x 4R |  |
||||
| RM102P | 0404(1010) | 1005 x 2R |  |
1/16 | ±1% ±2% ±5% |
1~1MΩ | -55~155℃ |
| RM104P | 0804(2010) | 1005 x 4R |  |
||||
| RK102P | 0404(1010) | 1005 x 2R |  |
||||
| RK104P | 0804(2010) | 1005 x 4R |  |
||||
| RP102P | 0404(1010) | 1005 x 2R |  |
||||
| RP104P | 0804(2010) | 1005 x 4R |  |
적용 분야
-
Computer
-
Solid State Drive
-
Display
-
Mobile Phone
-
Tablet
-
Network
-
Server
-
Damping 저항
-
Pull-up/down 저항
-
디지털 회로용 Termination
-
Memory Module
