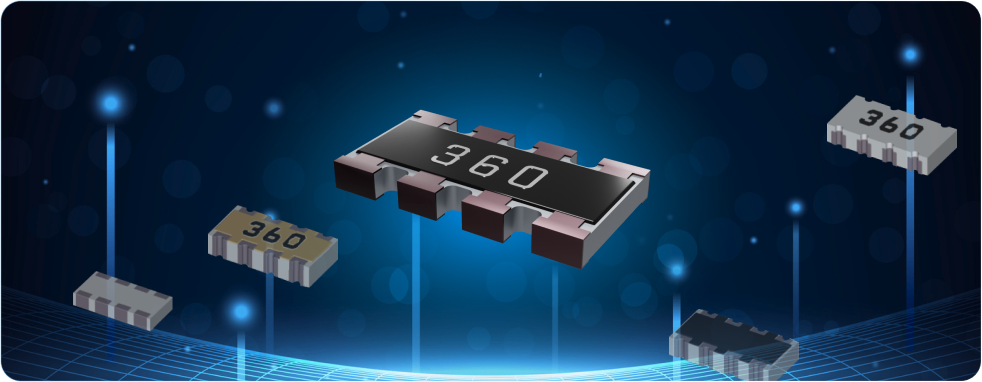

実装面積を削減したResistor
単品の抵抗4つ、または2つを1つに代替えできる製品で、単品を複数使用する場合に比べて実装面積を削減できます。実装の
回数を減らすことで実装時間やコストを削減でき、SMTの生産性向上効果が高いため、その使用範囲が徐々に拡大しています。
Array Resistorは主に半導体メーカーが使用しており、その品質と性能が認められています。
- Various Structure

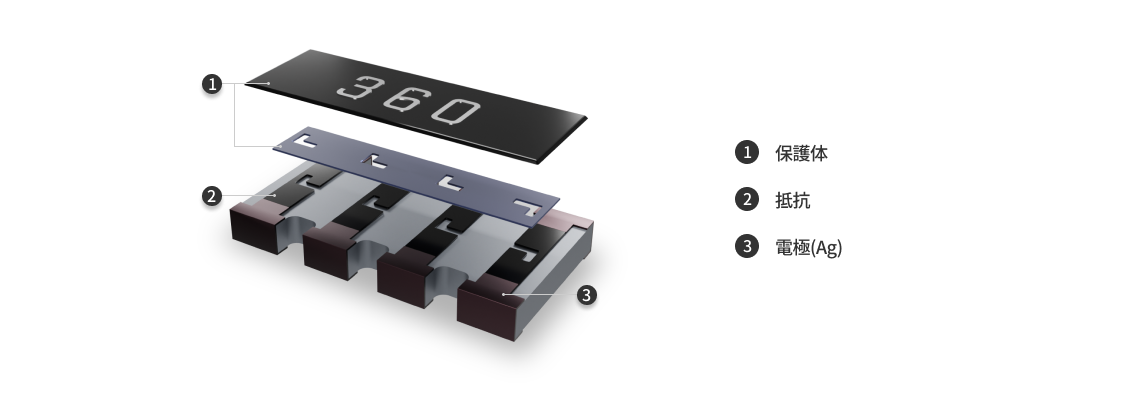

- 用途に合わせて抵抗体が基板の上面／下面に位置する多様な構造のArray製品を保有
- Small Array Resistor

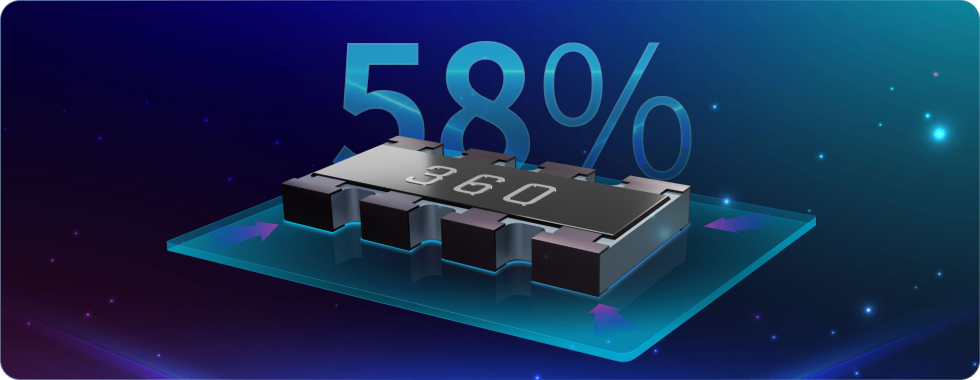

- 小型、軽量、薄型の0603 Array（1005 Arrayに比べ58%の実装面積減）
Array
| Type | Size Inch/(㎜) | Element (㎜ x n) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
|---|---|---|---|---|---|---|---|
| RM062P | 0302(0806) | 0603 x 2R |  |
1/32 | ±5% | 10~1MΩ | -55~125℃ |
| RM064P | 0502(1406) | 0603 x 4R |  |
||||
| RF062P | 0302(0806) | 0603 x 2R |  |
||||
| RF064P | 0502(1406) | 0603 x 4R |  |
||||
| RM102P | 0404(1010) | 1005 x 2R |  |
1/16 | ±1% ±2% ±5% |
1~1MΩ | -55~155℃ |
| RM104P | 0804(2010) | 1005 x 4R |  |
||||
| RK102P | 0404(1010) | 1005 x 2R |  |
||||
| RK104P | 0804(2010) | 1005 x 4R |  |
||||
| RP102P | 0404(1010) | 1005 x 2R |  |
||||
| RP104P | 0804(2010) | 1005 x 4R |  |
適用分野
-
Computer
-
Solid State Drive
-
Display
-
Mobile Phone
-
Tablet
-
Network
-
Server
-
Damping抵抗
-
Pull-up/down抵抗
-
デジタル回路用 Termination
-
Memory Module
