精密抵抗が可能なResistor
電子回路の中で電流の流れを妨げる性質を利用して電流をコントロールし、電圧を降下させる機能をします。セラミックボディに
抵抗、電極、保護用材料を印刷し、回路内で求められる精密抵抗をSMD可能なチップタイプで実現した製品です。

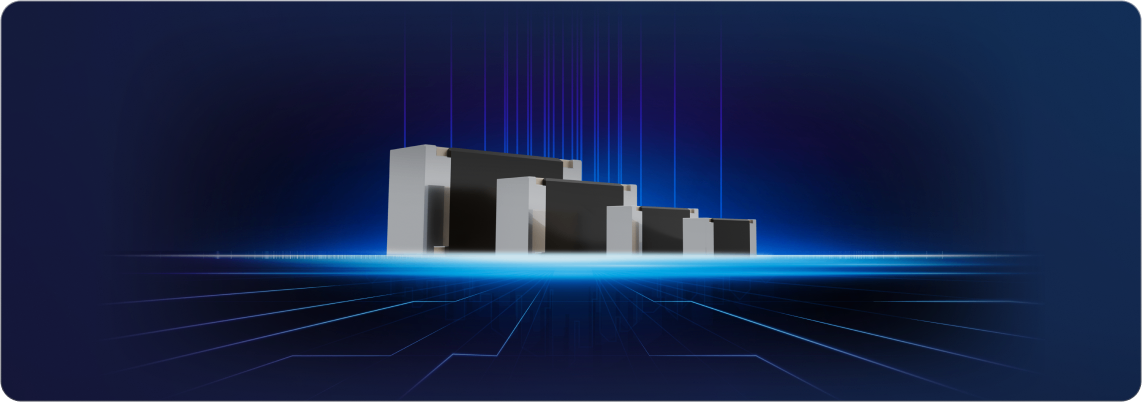

- Wide Selection of Size & Wide Resistance Range
- 多様なサイズや広い範囲の抵抗を実現できる製品

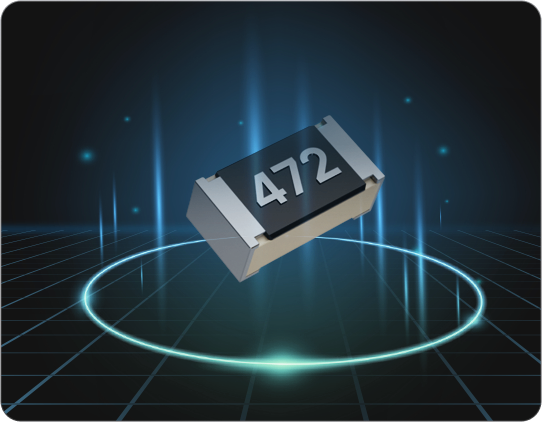

- Excellent Characteristics
- 電気的、機械的特性の優れた製品

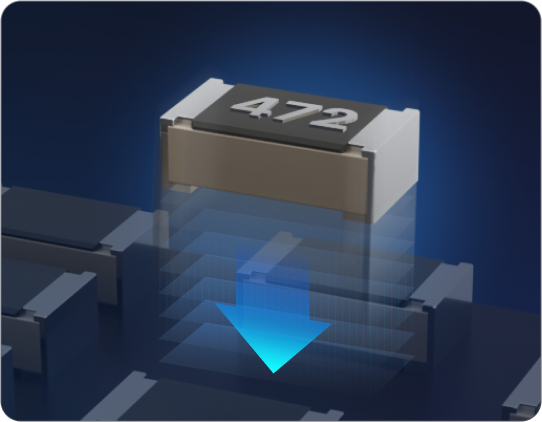

- High Speed Automatic Chip
Placement on PCBs - PCBにチップを高速で実装可能
General
| Type | Size Inch/(mm) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
|---|---|---|---|---|---|---|
| RC0402 | 01005(0402) |  |
1/32 | ±1% ±2% ±5% |
1~1MΩ | -55~125℃ |
| RC0603 | 0201(0603) | 1/20 | 1~10MΩ | |||
| RC1005 | 0402(1005) | 1/16 | ±0.5% ±1% ±2% ±5% |
-55~155℃ | ||
| RC1608 | 0603(1608) |  |
1/10 | |||
| RC2012 | 0805(2012) | 1/8 | ||||
| RC3216 | 1206(3216) | 1/4 | ||||
| RC3225 | 1210(3225) | 1/3 | ||||
| RC5025 | 2010(5025) | 2/3 | ||||
| RC6432 | 2512(6432) | 1 |
Reverse
| Type | Size Inch/(mm) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
|---|---|---|---|---|---|---|
| RCB0603 | 0201(0603) |  |
1/20 | ±1% ±2% ±5% |
1~10MΩ | -55~125℃ |
| RCB1005 | 0402(1005) | 1/16 | -55~155℃ |
Automotive General
| Type | Size Inch/(mm) | Feature | Watt [W] | Resistance Tolerance [%] |
Resistance Range |
Operation Temperature Range [℃] |
|---|---|---|---|---|---|---|
| RA0603 | 0201(0603) | |
1/20 | ±1% ±2% ±5% |
1~10MΩ | -55~125℃ |
| RA1005 | 0402(1005) | 1/16 | ±0.5% ±1% ±2% ±5% |
-55~155℃ | ||
| RA1608 | 0603(1608) | |
1/10 | |||
| RA2012 | 0805(2012) | 1/8 | ||||
| RA3216 | 1206(3216) | 1/4 |
適用分野
-
Mobile Phone
-
Computer
-
デジタルTV
-
カメラ
-
LCD
-
Memory Module
-
ゲーム機
(Game Console) -
DC-DC Converter
