システムを実現できるパッケージ基板

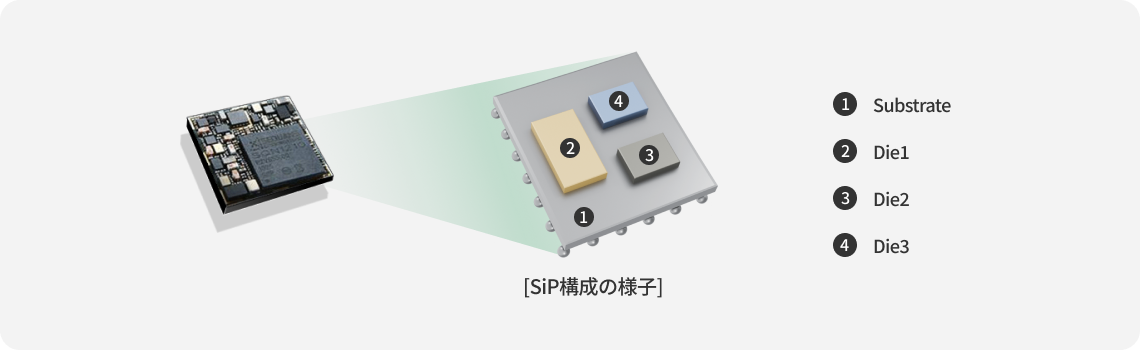

パッケージの中に複数のICやPassive Componentが実装されており、複合的な機能を一つのシステムで実現する製品です。また、
PA（Power Amplifier）のような製品に使われ、放熱の特性があります。製品シリーズには、Flip-Chip SiPとCorelessがあります。
小型化
複数のICと受動素子が一つのモジュールに統合され、パッケージを小型化できます。
薄板の具現

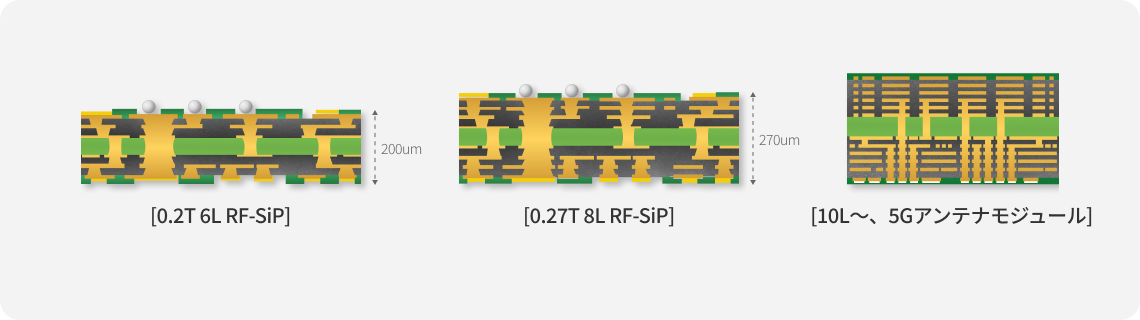

超薄板の駆動性を確保することで0.2mmの厚さの基板(6層基準)を具現できます。
主なコア技術

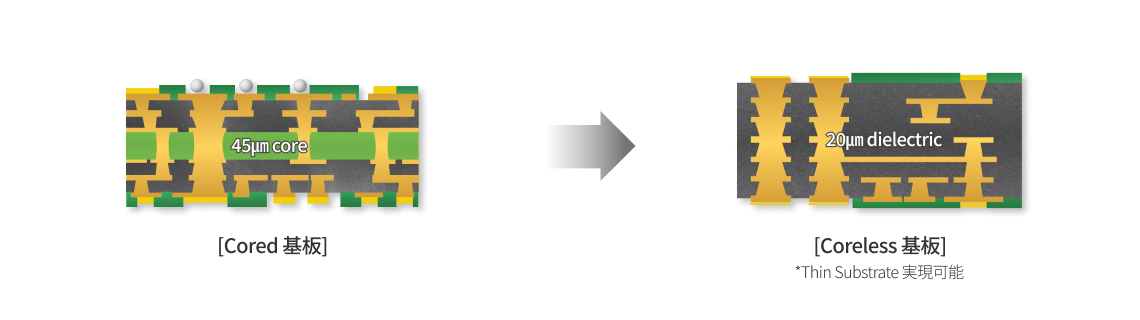

Coreless RF-SiP
Coreless工法により絶縁の厚みを削減し、EMI（Electro Magnetic Interference）及びParasitic Inductanceを制御して信号の特性を向上で
きることから、Thin Substrateを実現可能です。

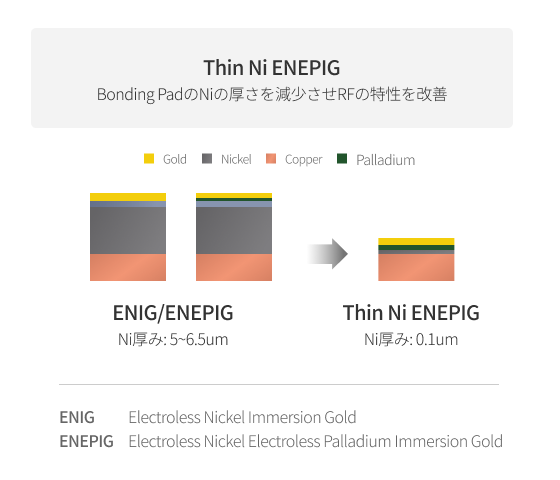

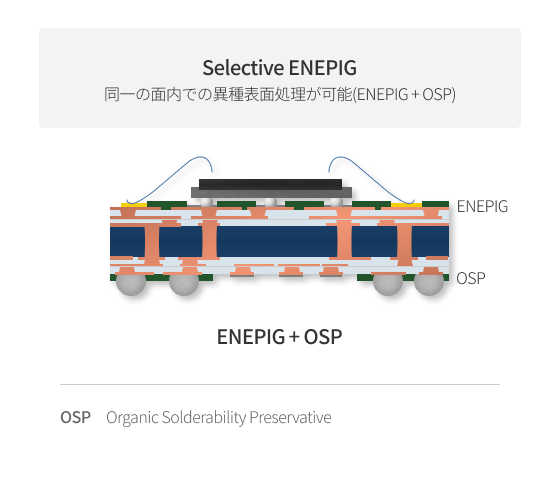

ENEPIGの表面処理
ENEPIGの表面処理技術は下記のような特性があります。
SiP Lineup
Lineup by Specification
| Layer Structure | Cored | 2L / 4L / 6L / 8L / 10L (Mass Production) | + 12L / 14L (Sample Available) |
|---|---|---|---|
| Coreless | 5L / 6L / 7L / 8L (Mass Production) | + 4L / 9L / 10L (Sample Available) | |
| Line Width / Space | 12 / 16um (Mass Production) | 10 / 15um (Sample Available) | |
| Bump Pitch | 130um (Mass Production) | 105um (Sample Available) | |
| Surface Finish | Direct Au, Thin ENEPIG, Selective ENEPIG (Mass Production) | Direct Au, Thin ENEPIG, Selective ENEPIG (Sample Available) | |
* umは、㎛を意味します。
